DOBLADO DE TUBO CNC

Nuestros equipos de doblado de tubo CNC transforman productos que se ajustan a los requerimientos de diseño de nuestros clientes.

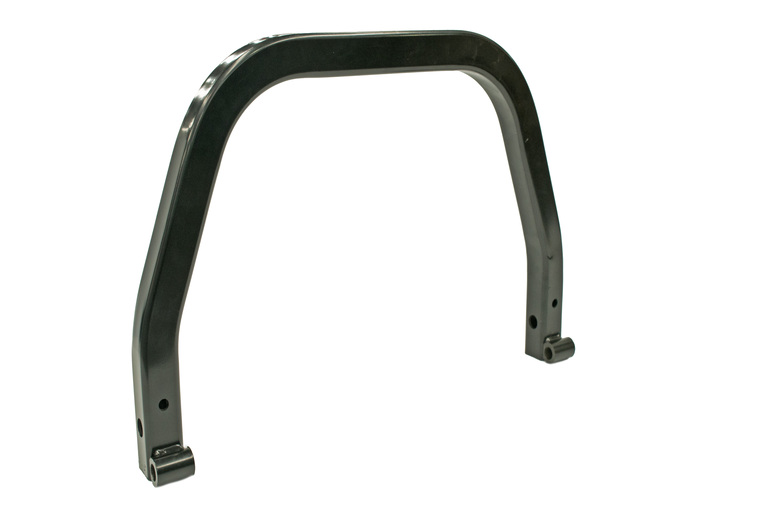

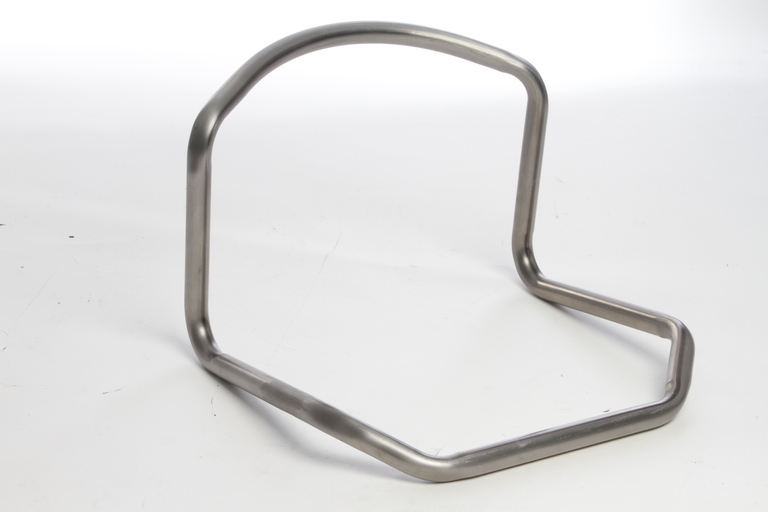

El doblado de tubo, como su nombre sugiere, permite modificar la forma de cualquiera de nuestros tubos de acero redondos, cuadrados o rectangulares, mediante herramentales diseñados conforme a los dibujos de tu proyecto.

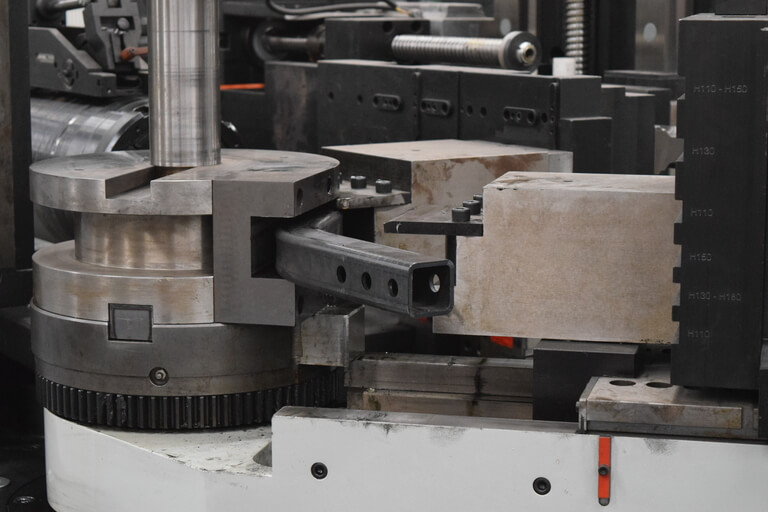

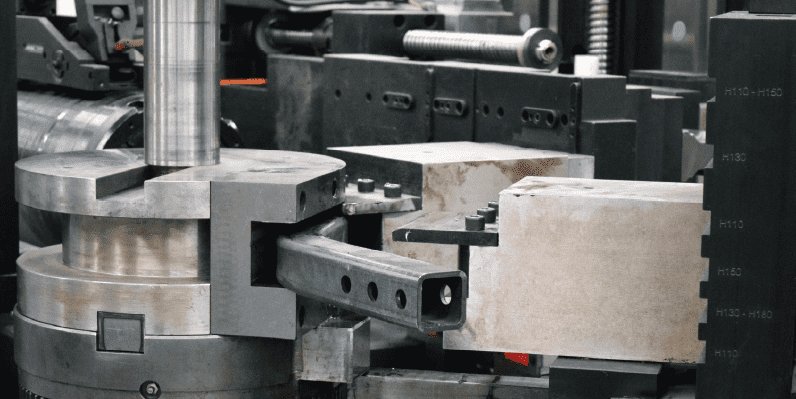

En PROLAMSA contamos con equipos de doblado con tecnología versátil capaz de doblar con radio fijo o variable con una o más herramientas lo que permite tener control de la reacción del material, incluso en radios estrechos, minimizando así los desperdicios. El resultado son piezas con calidad éstetica inigualable y listas para la línea de ensamble.

Nuestros equipos de doblado de tubo de última generación tienen una capacidad de doblez para tubos de acero al carbono redondos, rectangulares y cuadrados con un máximo de 6 pulgadas de diámetro exterior (OD).

Las variedad de formas y dobleces que este proceso de valor agregado puede darle a nuestros productos, hacen que estos puedan adaptarse a proyectos de cualquiera de los siguientes mercados:

Contáctanos para conocer más información sobre este servicio de valor agregado.

Diámetro max. Max. diameter	Espesor Max. Max. thickness	Radio Max. Max. radius	Longitud max. Max. length	Tolerancia angular Angular tolerance	Tolerancia lineal Linear tolerance
150 mm	6.35 mm	450 mm	4,700 mm	± 0.5°	± 0.5 mm

Descripción Description	Ancho (ft) Width (ft)	Largo (ft) Length (ft)	Ancho (m) Width (m)	Largo (m) Length(m)	Calibre (nominal) Gauge (nominal)	Espesor Thickness	Kg / m
L 6x20	6	20	1.83	6.10	3/4"	0.7500"	1,667
					7/8"	0.8750"	1,945
					1"	1.0000"	2,223
					1 1/4"	1.2500"	2,778
					1 1/2"	1.5000"	3,334
					2"	2.0000"	4,445
					2 1/2"	2.5000"	5,557
					3"	3.0000"	6,668
L 8x20	8	20	2.44	6.10	3/4"	0.7500"	2,223
					7/8"	0.8750"	2,593
					1"	1.0000"	2,964
					1 1/4"	1.2500"	3,704
					1 1/2"	1.5000"	4,445
					2"	2.0000"	5,927
					2 1/4"	2.2500"	6,668
					3"	3.0000"	8,891

Descripción Description	Ancho (ft) Width (ft)	Largo (ft) Length (ft)	Ancho (m) Width (m)	Largo (m) Length(m)	Inventario Stock	Calibre (nominal) Gauge (nominal)	Espesor Thickness	Kg / m	Piezas x paquete Pieces / bundle	Kg x paquete Kg / bundle
L 3x8	3	8	0.91	2.44	*	20	0.0359"	15.95	95	1,516
					*	18	0.0478"	21.78	75	1,633
					*	16	0.0598"	26.57	60	1,594
					*	14	0.0747"	34.66	50	1,733
L 3x10	3	10	0.91	3.05		24	0.0239"	13.28	120	1,594
						22	0.0299"	16.61	95	1,578
						20	0.0359"	19.95	80	1,596
						18	0.0478"	26.56	60	1,594
						16	0.0598"	33.23	50	1,661
						16	0.0598"	33.23	50	1,661
						14	0.0747"	41.51	40	1,660
						12	0.1046"	58.12	30	1,744
					*	11	0.1196"	69.23	22	1,523
					*	10	0.1345"	80.50	20	1,610
						3/16"	0.1875"	104.19	20	2,084
						1/4"	0.2500"	138.92	15	2,084
L 4x8	4	8	1.22	2.44	*	20	0.0359"	21.27	75	1,595
					*	18	0.0478"	29.03	55	1,597
					*	16	0.0598"	36.31	45	1,634
					*	16	0.0598"	36.31	45	1,634
					*	14	0.0747"	46.22	40	1,849
					*	11	0.1196"	70.81	22	1,558
					*	3/16"	0.1875"	115.76	15	1,736
L 4x10	4	10	1.22	3.05		22	0.0299"	22.15	70	1,551
						20	0.0359"	26.60	60	1,596
						18	0.0478"	35.41	45	1,594
						16	0.0598"	44.30	35	1,551
						16	0.0598"	44.30	35	1,551
						14	0.0747"	55.34	30	1,660
						12	0.1046"	77.50	20	1,550
						11	0.1196"	88.61	18	1,595
						10	0.1345"	99.65	16	1,594
						3/16"	0.1875"	138.92	15	2,084
						1/4"	0.2500"	185.22	12	2,223
						3/8"	0.3750"	277.83	8	2,223
						1/2"	0.5000"	370.44	6	2,223
						3/4"	0.7500"	555.66	4	2,223
L 5x20	5	20	1.52	6.10		3/16"	0.1875"	347.29	6	2,084
						1/4"	0.2500"	463.05	5	2,315
						5/16"	0.3125"	578.81	4	2,315
						3/8"	0.3750"	694.58	3	2,084
						1/2"	0.5000"	926.10	3	2,778
						3/4"	0.7500"	1,389.15	2	2,778
L 6x20	6	20	1.83	6.10		3/16"	0.1875"	416.75	5	2,084
						1/4"	0.2500"	555.66	4	2,223
						5/16"	0.3125"	694.58	3	2,084
						3/8"	0.3750"	833.49	3	2,500
						1/2"	0.5000"	1,111.32	2	2,223
						5/8"	0.6250"	1,389.15	2	2,778
						3/4"	0.7500"	1,666.98	2	3,334

	Rolado Frío
	Rolado Caliente
	Alta Resistencia
*	Fabricación Especial

Descripción Description	Ancho (ft) Width (ft)	Largo (ft) Length (ft)	Ancho (m) Width (m)	Largo (m) Length(m)	Calibre (nominal) Gauge (nominal)	Espesor Thickness	Kg / m	Piezas x paquete Pieces / bundle	Kg x paquete Kg / bundle
L 4x10	4	10	1.22	3.05	14	0.0747"	55.33	30	1,660
					12	0.1046"	77.47	20	1,549
					1/8"	0.1250"	88.88	20	1,778
					3/16"	0.1875"	138.87	15	2,083
					1/4"	0.2500"	185.16	15	2,777

Descripción Description	Calibre Gauge	Espesor Thickness	Inventario Stock	Largo (m) Length (m)	Pieces / bundle	Kg / m
101	20	0.0359"		6.00	100	0.91
101	18	0.0478"		6.00	100	1.22
103	20	0.0359"		6.00	80	1.08
103	18	0.0478"		6.00	80	1.47
106	20	0.0359"	*	6.00	80	1.08
106	18	0.0478"		6.00	80	1.47
121	20	0.0359"		6.00	96	1.00
121	18	0.0478"	*	6.00	96	1.36
122	20	0.0359"		6.00	80	1.00
122	18	0.0478"	*	6.00	80	1.36
123	20	0.0359"		6.00	80	1.07
124	18	0.0478"		6.00	100	0.68
127	18	0.0478"		6.00	60	1.91
131	20	0.0359"		6.00 6.00	160	0.64
159	18	0.0478"		6.00	54	1.81
