Doblado CNC de cortina

DOBLADO CNC DE CORTINA

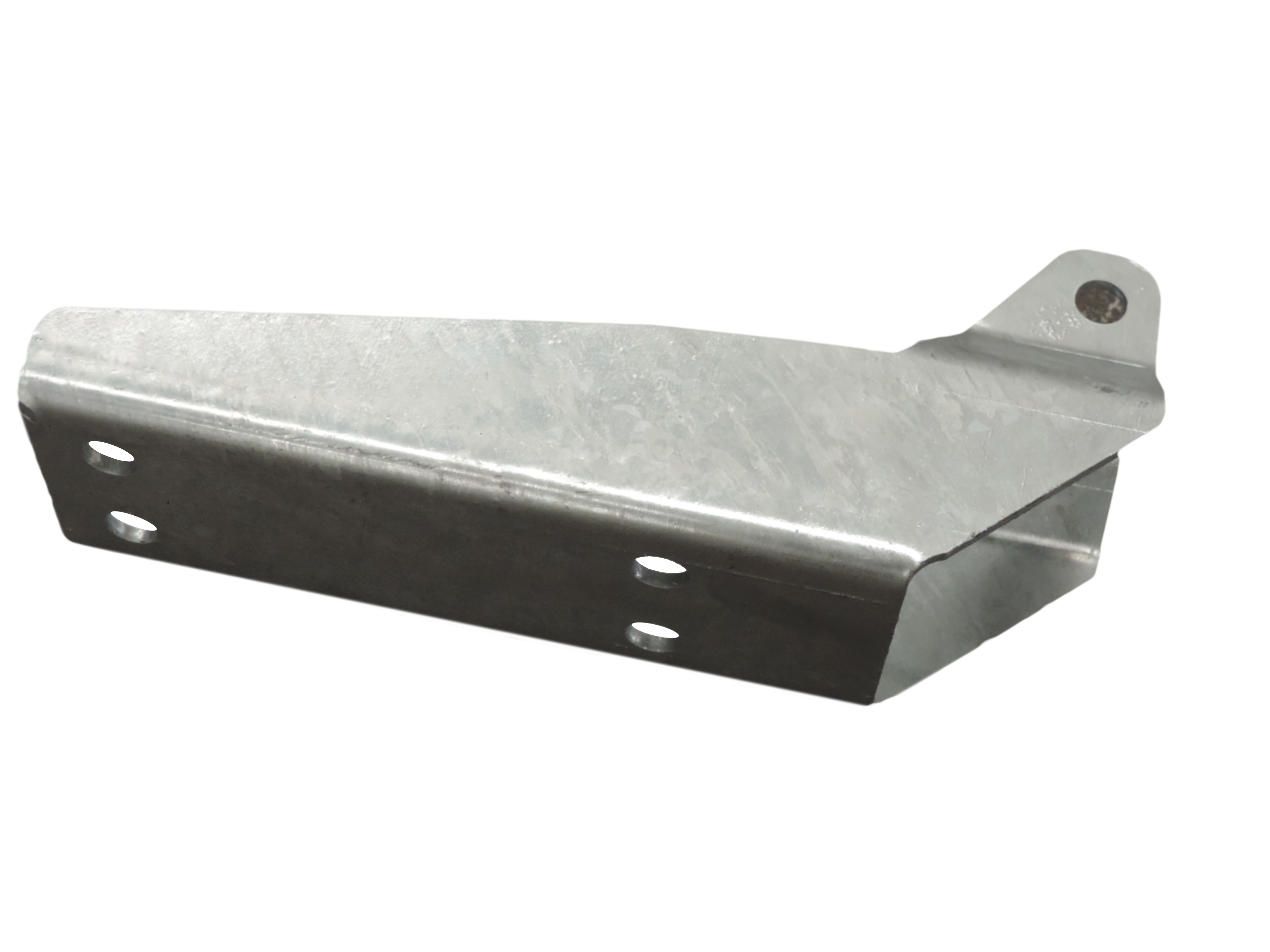

Dobladora capaz de realizar procesos de doblado complejos con alta calidad, permitiendo un ensamble perfecto en cualquier tipo de componentes.

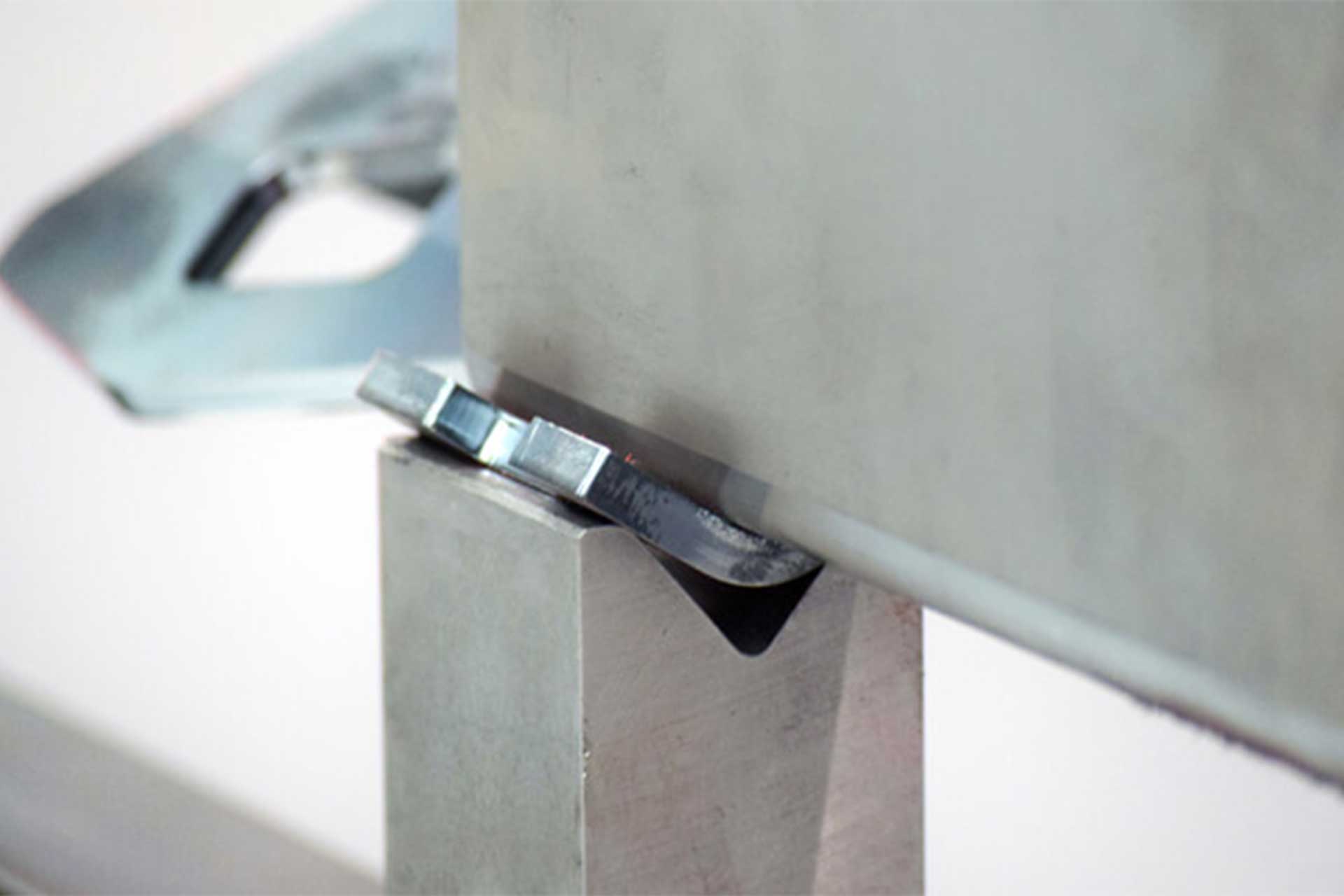

El doblado CNC de cortina es un servicio automatizado para realizar dobleces precisos en láminas de acero al carbono. Este proceso tiene la capacidad de adaptarse a las especificaciones que cada proyecto requiera, dando como resultado productos que son principalmente utilizados en aplicaciones de fabricación industrial.

En PROLAMSA contamos con equipos de doblado CNC de cortina capaces de realizar dobleces muy precisos en láminas de acero al carbono con hasta 170 toneladas métricas de fuerza.

Nuestros equipos de doblado CNC de cortina de última generación tienen una capacidad para doblar láminas de acero al carbono lisas o pre perforadas con anchos desde 914 mm (35.98″) hasta 3,230 mm (127.17”) y con un espesor máximo de 12.00 mm (0.472”)

Gracias a los dobleces que se pueden realizar mediante este proceso de valor agregado, nuestros productos pueden adaptarse a proyectos de cualquiera de los siguientes mercados:

Contáctanos para conocer más información sobre este servicio de valor agregado.

Tolerancia	Espesor Max.	Ancho Max.	Press Tonnage
+/- 0.05 mm	12.00 mm	3,230 mm	170 MT
+/- 0.002"	0.472"	127.17"	189 T

Diametro nominal Nominal diameter	Diametro exterior External diameter	Calibre Gauge	Espesor Thickness	Inventario Stock	Longitud (m) Length (m)	Piezas / paquete Pieces / bundle	Kg / m
2"	2 3/8"	10	0.1345"		6.40	37	4.79
2 1/2"	2 7/8"	9	0.1495"	*	6.40	37	6.48
3"	3 1/2"	3/16"	0.1875"	*	6.40	19	9.87
4"	4 1/2"	3/16"	0.1875"	*	6.40	19	12.85
6"	6 5/8"	3/16"	0.1875"	*	6.40	7	19.18

Diametro nominal Nominal diameter	Diametro exterior External diameter	Calibre Gauge	Espesor Thickness	Longitud (m) Length (m)	Piezas / paquete Pieces / bundle	Kg / m
1/2"	0.840"	14	0.0747"	6.10	169	0.91
3/4"	1.050"	14	0.0747"	6.10	127	1.16
1"	1.315"	14	0.0747"	6.10	91	1.47
1 1/4"	1.660"	13	0.0897"	6.10	61	2.24
1 1/2"	1.900"	13	0.0897"	6.10	61	2.58
2"	2 3/8"	12	0.1046"	6.10	37	3.77
2 1/2"	2 7/8"	12	0.1046"	6.10	37	4.61
3"	3 1/2"	11	0.1196"	6.10	19	6.43
4"	4 1/2"	11	0.1196"	6.10	19	8.33
6"	6 5/8"	3/16"	0.1880"	6.10	7	19.23

Diametro nominal Nominal diameter	Diametro exterior External diameter	Calibre Gauge	Espesor Thickness	Inventario Stock	Longitud (m) Length (m)	Piezas / paquete Pieces / bundle	Kg / m
2"	2 3/8"	0.216"	0.2160"	*	6.40	37	7.41
2 1/2"	2 7/8"	1/4"	0.2500"	*	6.40	37	10.43
3"	3 1/2"	5/16"	0.3125"	*	6.40	19	15.83
4"	4 1/2"	5/16"	0.3125"	*	6.40	19	20.80

Diametro nominal Nominal diameter	Diametro exterior External diameter	Calibre Gauge	Espesor Thickness	Inventario Stock	Longitud (m) Length (m)	Piezas / paquete Pieces / bundle	Kg / m
1/4"	0.540"	14	0.0747"	*	6.40	169	0.55
3/8"	0.675"	13	0.0897"	*	6.40	169	0.83
1/2"	0.840"	12	0.1046"		6.40	91	1.22
3/4"	1.050"	12	0.1046"		6.40	91	1.57
1"	1.315"	10	0.1345"		6.40	61	2.52
1 1/4"	1.660"	10	0.1345"		6.40	37	3.26
1 1/2"	1.900"	10	0.1345"		6.40	37	3.77
2"	2 3/8"	9	0.1495"		6.00	37	5.29
2 1/2"	2 7/8"	0.203"	0.2030"		6.40	37	8.62
3"	3 1/2"	4	0.2242"		6.00 / 6.40	19	11.67
4"	4 1/2"	4	0.2242"		6.40	19	15.24
6"	6 5/8"	0.280"	0.2800"		6.40	7	28.24

Descripción Description	Ancho Width	Largo Length	Calibre Gauge	Espesor Thickness	Inventario Stock	Ancho (m) Width (m)	Largo (m) Length (m)	Kg / m
147-L	3'	3'	20	0.0359"	*	0.89	0.91	6.53
	3'	6.4'	20	0.0359"	*	0.89	1.95	6.53
	3'	8'	20	0.0359"	*	0.89	2.44	6.53
	3'	10'	20	0.0359"	*	0.89	3.05	6.53
147-LC	3'	6'	22	0.0299"	*	0.89	1.83	5.45
	3'	8'	22	0.0299"	*	0.89	2.44	5.45
	3'	10'	22	0.0299"	*	0.89	3.05	5.45
